智能手机的散热问题

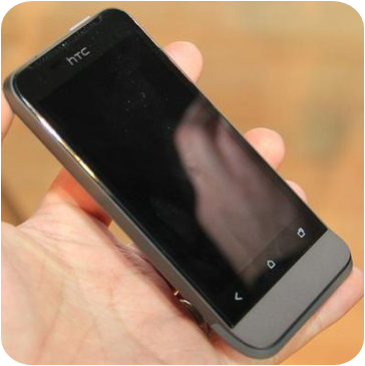

随着手机等消费类电子产品的日益发展,智能机成了趋势,智能手机越来越薄,越来越大,从最初的3.5寸到4.0寸-到现在三星流行的5.3寸,但是手机的发展也日益压缩手机结构的空间,自然散热空间逐步的缩小,使得手机必须在设计的时间考虑到使用散热功能件。同时随着硬件技术的革新,手机的硬件配置越来越高,比如CPU从单核,双核,四核逐渐发展,频率也越来越高,高清视频,高画质游戏的普及让手机等消费类电子产品的发热问题,日益成为手机设计人员,和消费者关注的问题。
散热膜分类及优缺点

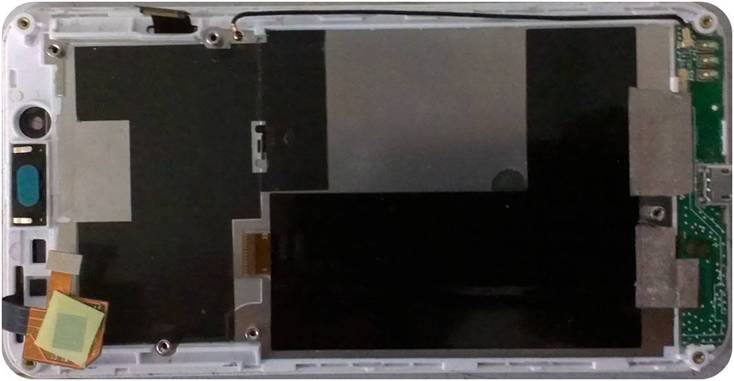

手机用散热膜材料主要分三类:天然石墨散热膜,人工石墨散热膜,高浓缩纳米碳散热膜。
天然石墨散热膜的优点在于:相比铜铝等金属材料,散热功率高,横向散热好,在厚度结构比较大的使用领域,性价比很高,适合机械类散热,电视机散热,天然石墨散热膜的开发初衷就是给LED灯和其他散热元器件做散热膜的。
天然石墨散热膜缺点在于一般都是成品一般都是0.1MM厚度以上,这种厚度在手机结构中使用的话不太适合,手机越来越薄,留给散热膜的空间不多,目前手机使用的散热膜主要都集中在0.05MM这个厚度,天然石墨自身的缺陷,没办法做到这个厚度,另外一个就是天然石墨的散热功率一般是400左右,覆膜涂胶后,成品的散热功率会有所下降,目前手机的散热要求越来越高,天然石墨已经逐渐不能满足要求。
人工石墨的优点;是能做很薄,最薄能做到30U,所以成品能做到45U(0.045MM)的厚度。人工石墨的散热效果非常好,主要体现在散热速度很快,横向传导非常优异。最好的人工石墨散热功率能达到1800左右,普遍的在600-1500
人工石墨的唯一的算一个大缺点就是价格太贵,动辄上千元一平米,这样的价格在智能机成本管控越来越严的今天,对于手机设计人员来说,还是非常大的压力。
同时石墨散热膜有一个通病,就是石墨是挤压成型,是半成品,做成成品过程还要涂胶,覆膜,加工过程有很多的不良,同时在模切过程中,石墨的边缘容易掉粉,所以还要做包边处理,包边处理很要钱,并且很麻烦,所以对于终端的手机研发人员和成本控制人员来说,石墨片本身的材料的价格已经很贵了,但是石墨片的加工费和模切管理费有时间比材料还贵。
高浓缩纳米碳散热膜是纳米碳材料进行高度浓缩做的散热膜,纳米碳和石墨是同素异构体,散热原理和石墨差不多。
纳米碳散热膜的优点:高浓缩纳米碳的散热功率在1000-6000.散热还是非常有效果的。比天然石墨会好,和人工石墨差不多。同时纳米碳散热膜做出来已经是成品了,加工只用开模,冲切就可以,加工过程很简单,费用低。最重要的优点在于,纳米碳散热膜的价格相对不高,在市场上售价远远低于人工石墨,甚至比有些天然石墨的价格还便宜。
纳米碳散热膜的缺点:目前市面上有些品牌的纳米碳分子组合比较散,纳米碳压缩水平不高,热导速度不够快。另外优质的高浓缩纳米碳散热膜的成品结构构成比较复杂,每家公司的热设计的临界点不一样,(临界点影响散热的速度),所以需要在前期导入的时间,进行几次测试,才能选出一款适合的。前期评估花的时间长。
